HX6323是一款基于混合信號CMOS技術的無極性霍爾開關，HX6323采用了先進的斬波穩定技術，能夠提供準確而穩定的磁開關點。

在電路設計上，HX6323內部集成了霍爾效應片、電壓調節器、休眠喚醒控制電路、信號放大濾波電路、偏移補償電路、施密特觸發器，推挽輸出。采用優越的斬波技術在高溫下減少了電壓偏移。

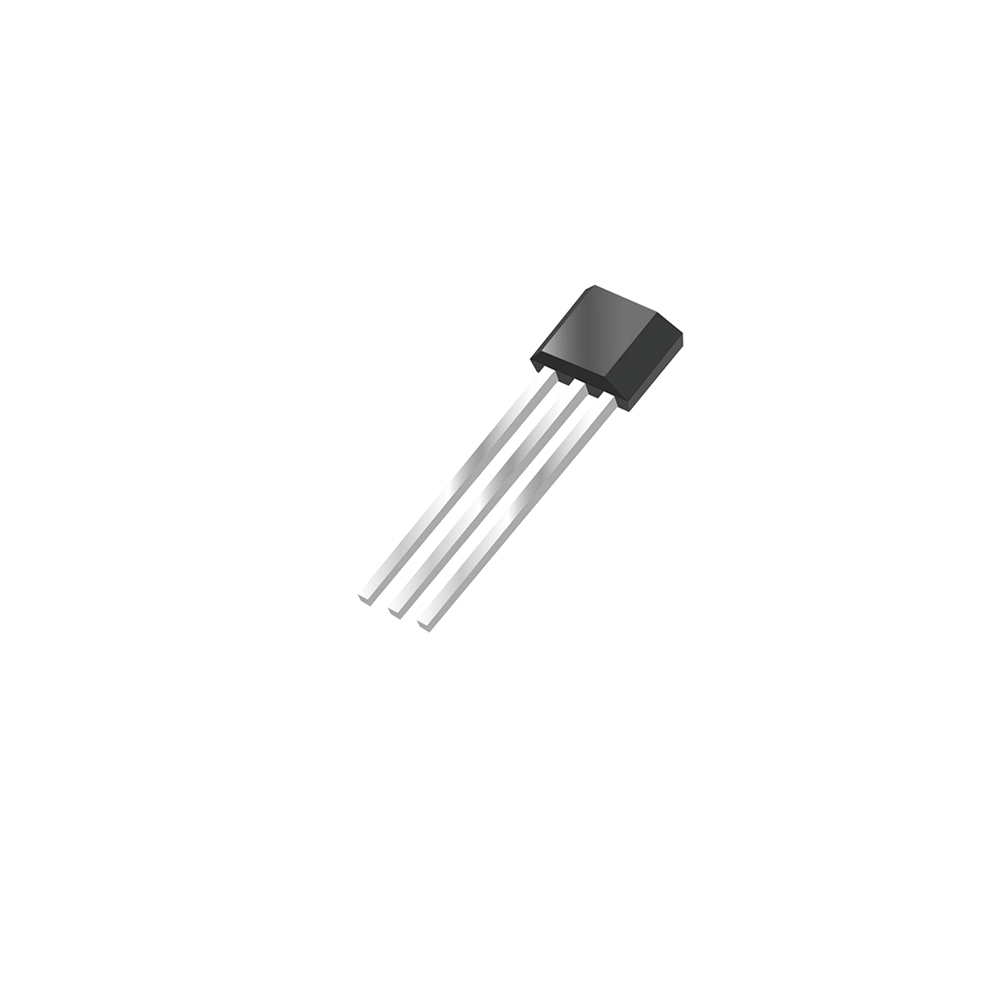

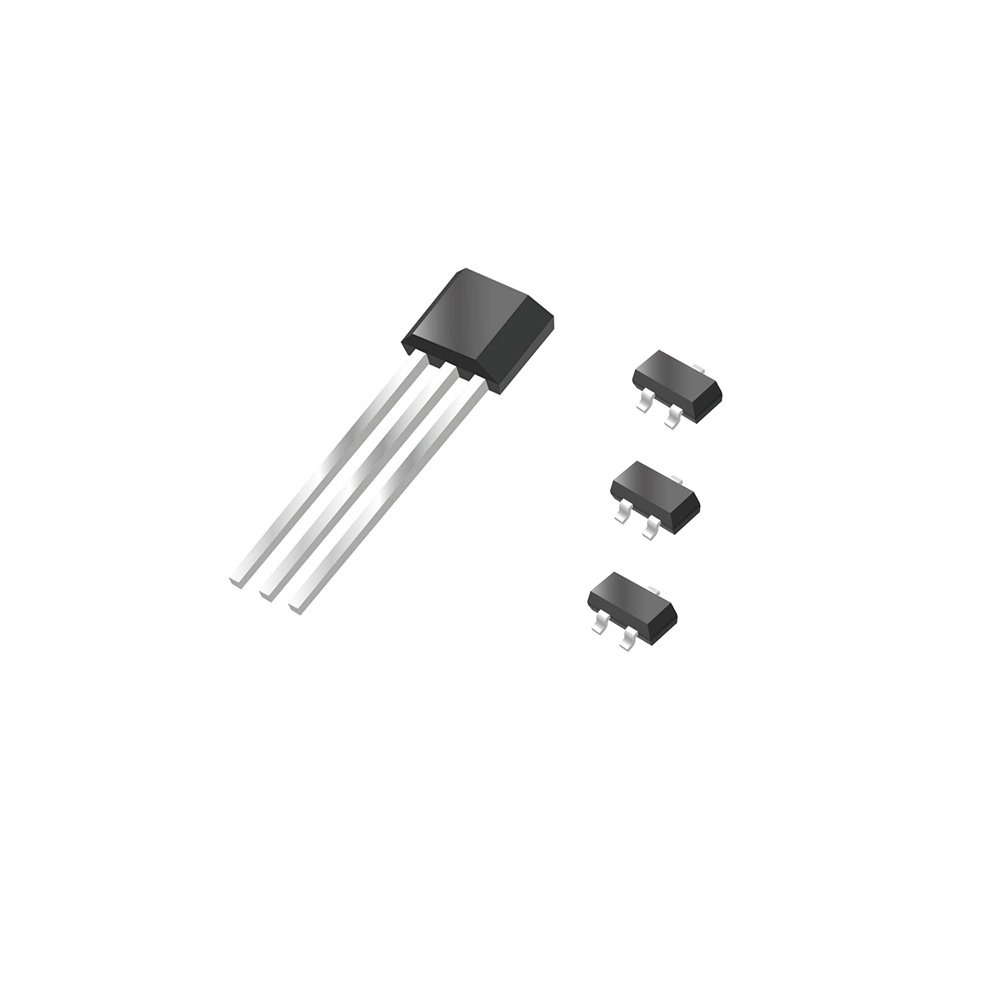

HX6323可以在-40℃～125℃溫度范圍工作，電源電壓工作范圍從1.8V到5.5V，低功耗，平均電流只有0.9μA。封裝形式為SOT-23和TO-92S，均符合無鹵素標準。

特點和優點:

響應速度快25Hz

推挽輸出無需外加上拉電阻

高靈敏度高穩定性

寬工作電壓范圍：1.8V~5.5V

超低功耗0.9μA@1.8V

良好的ESD靜電性能＞8kV

壽命長、體積小、安裝方便

典型應用:

筆記本電腦和平板電腦開關檢測

TWS耳機、手機

電子鎖、閥門位置檢測

水表、氣表、流量計

非接觸式檢測

替代干簧管應用
