1. 產品概述

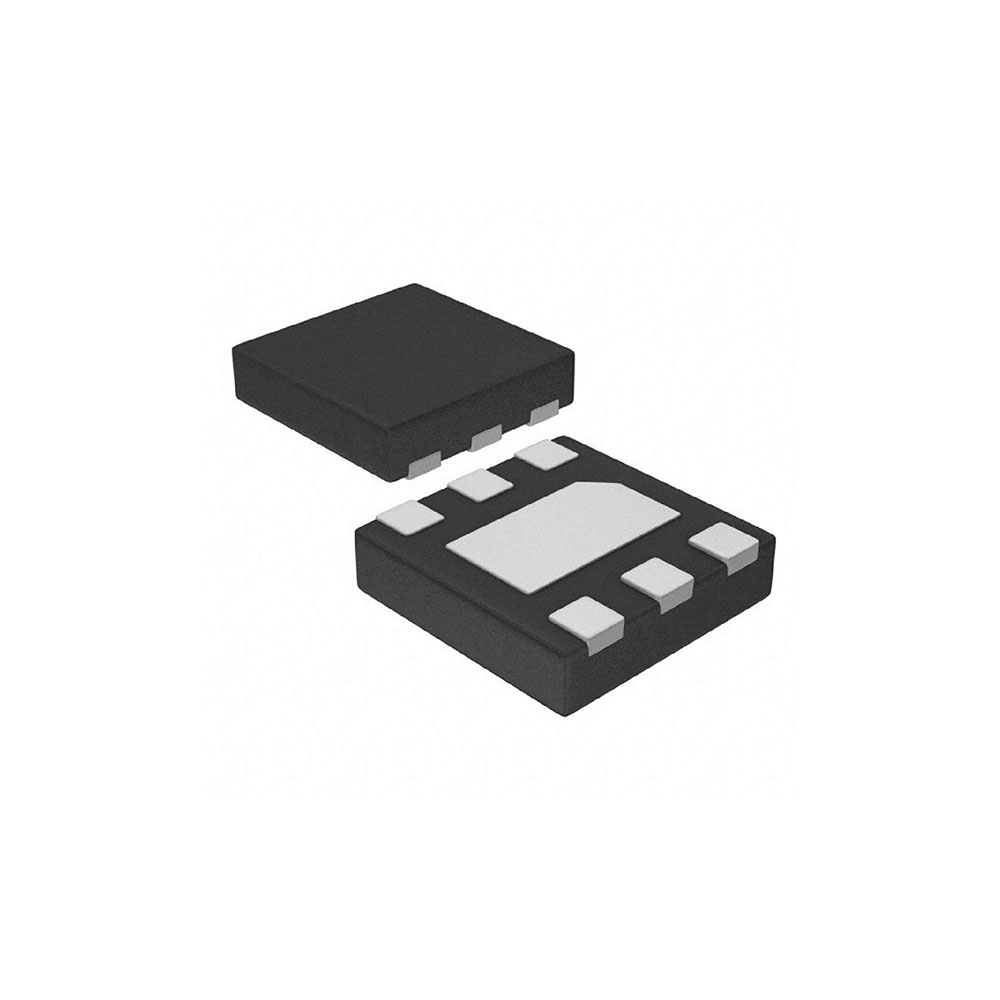

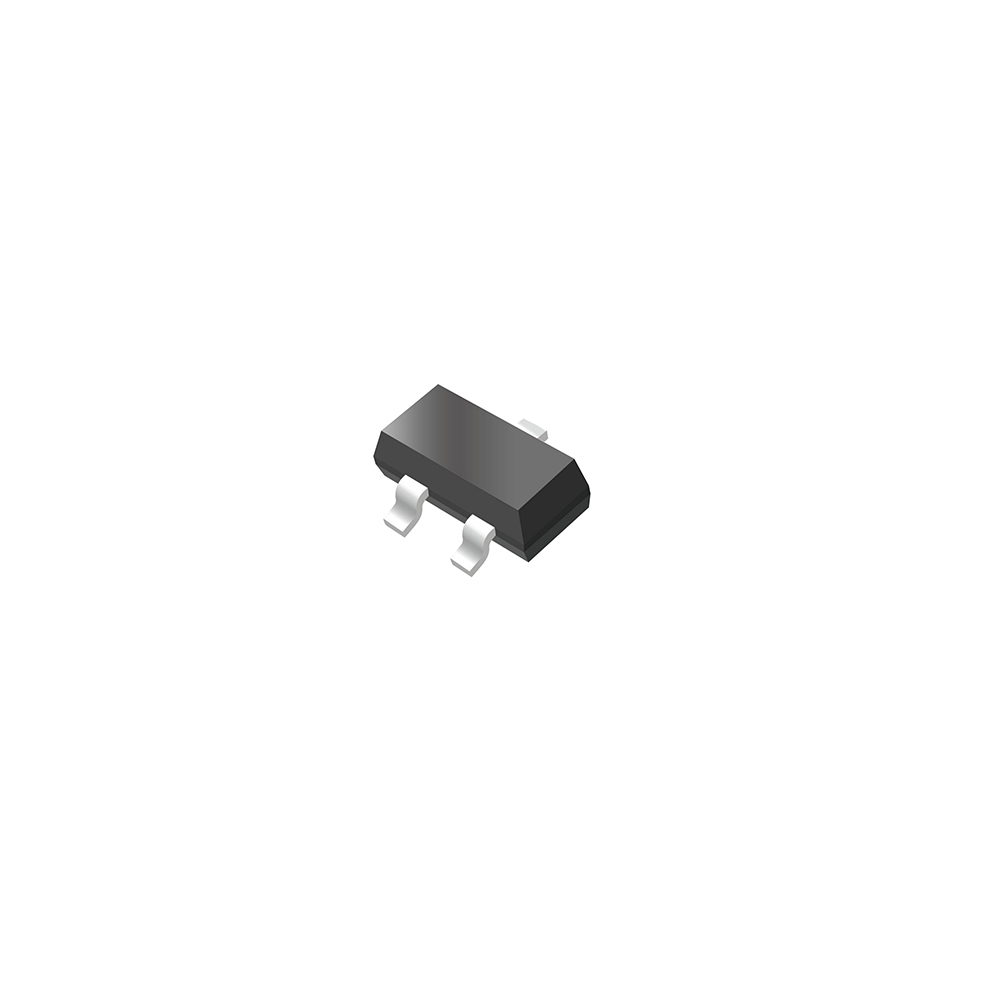

VCS1375R是一款高度集成的全極性磁開關傳感器，它在個超小型封裝內集成了AMR 磁傳感器和 高精度CMOS 處理電路，CMOS 處理電路提供精確控制的BOP/BRP 失調電壓補償電路和推挽輸出，達 到工業級的工作溫度范圍（工作溫度：-40～125℃）,同時提供寬幅電壓工作范圍（1.8V～5.5V）和納 安級的電流功耗，適合于各種手持式設備，電池電源供電的應用。全極性磁開關因無需識別磁鐵南北 極，能夠大大簡化安裝使用要求。利用AMR 的高速反應特點，這款開關集高響應頻率，低功耗，小 尺寸，溫度特性優良等特點于一體；成為眾多低功耗、高性能應用的首選。 VCS1375R 采用兩種封裝形式：SOT23-3、TO-92S 及 FBP-06L，所對應的產品型號分別為: VCS1375RS、VCS1375RT 及 VCS1375RF。

2. 關鍵特性

關鍵技術

    各向異性磁阻(AMR)技術

    全極磁開關

工作特性

    超低功耗（1.4μA）

    高頻率響應(1kHz)

    高靈敏度，低開關點

    寬工作電壓范圍（1.8～5.5V）

    優異的溫度穩定性（工作溫度：-40～125℃）

3. 應用領域

接近開關     典型應用有氣缸開關關、工控開關、煙霧報警器等安防裝置等。

速度檢測    典型應用有汽車測速儀。

位置檢測    線性及旋轉位置，典型應用有升降機位置感應、齒輪傳感器等。

流量計    典型應用有洗衣機流量計、水、電和燃?xì)庥?jì)量表等。
